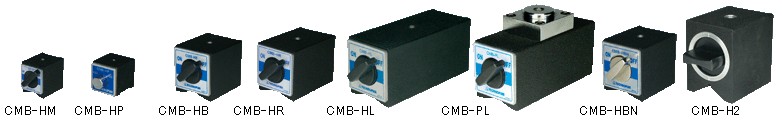

底座

● 磁力のON/OFF切替機構を持ったホルダーとして、さまざまな利用が可能です。
作为可以进行磁力ON/OFF切换的词形底座，可广泛应用于各个方面。

● ネジﾞ穴に治具やポールを立てたり、センターやレーダ基台等にも活用できます。

型式寸法（㎜）取付ネジ穴（㎜）吸着力（N）ハンドル部材質質量
(kg)

幅長高

CMB-HB 50 58 55 M8×1.25　深7 784(80kgf) 樹脂 1.0

CMB-HR 73 980(100kgf) 1.2

CMB-HL 117 1274(130kgf) 2.0

CMB-PL 75 M10×1.5　深20 2.2

CMB-HBN 58 55 M8×1.25　深7 1470(150kgf) 金属 1.0

CMB-H2 60 76 80 M12×1.75　深15 784(80kgf) 樹脂 2.1

CMB-HM 30 35 35 M5×0.8　深4 294(30kgf) 0.2

CMB-HP 30 30 M5×0.8　深5 167(17kgf) 金属

※ 吸着力は、SS400、板厚10mm、研削仕上面の値です。

※ 9.8N=1kgfです。

型式	寸法（㎜）			取付ネジ穴（㎜）	吸着力（N）	ハンドル部材質	質量 (kg)
型式	幅	長	高	取付ネジ穴（㎜）	吸着力（N）	ハンドル部材質	質量 (kg)
CMB-HB	50	58	55	M8×1.25　深7	784(80kgf)	樹脂	1.0
CMB-HR		73			980(100kgf)		1.2
CMB-HL		117			1274(130kgf)		2.0
CMB-PL		117	75	M10×1.5　深20	1274(130kgf)		2.2
CMB-HBN		58	55	M8×1.25　深7	1470(150kgf)	金属	1.0
CMB-H2	60	76	80	M12×1.75　深15	784(80kgf)	樹脂	2.1
CMB-HM	30	35	35	M5×0.8　深4	294(30kgf)	樹脂	0.2
CMB-HP	30	30	30	M5×0.8　深5	167(17kgf)	金属	0.2
