可弯曲型

可弯曲型

● スタンダードタイプと同様に測定保持具として利用でき、さらにセンサー類の定位置保持等にも応用することができます。
与标准型一样可保持测定工具。本品也可使用在固定感应装置。

● ダイヤルの締め付けのみでロックと解除ができます。
只需旋转即可锁定。

● ロックの解除時は上部から緩んでいくため、先端の頭落ちを防止します。
锁定解除时，防止前段掉落。

● CMB-FXのアーム部は、自由自在に曲げることができます。
本品可自由弯曲。

全品ダイヤルゲージ取付可能です。
各種パーツ(ボール、上下金具等)取り揃えております！

刻度标尺均可取下，各种部件也可拆分。！

型式機構ベース部アーム部寸法（㎜）ダイヤルゲージ
取付部（㎜）
質量
(kg)

幅
（㎜）長
（㎜）高
（㎜）使用ﾍﾞｰｽ取付
ネジ穴吸着力（N） L1 L2 L3 全長アーム
取付部穴径アリ
溝

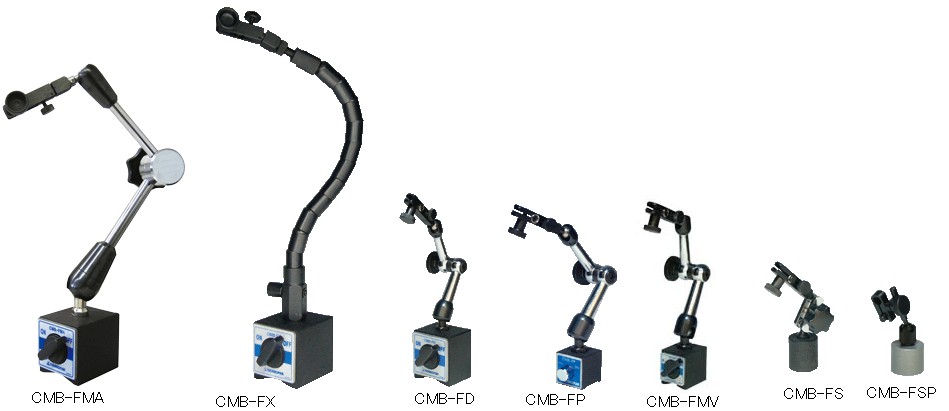

CMB-FMA メカロック式 50 58 55 CMB-HB M8×1.25
784(80kgf)
159 110 79 348 Ｍ8×1.25 φ8
（φ6ｱﾀﾞﾌﾟﾀ付）
6.5 2.0

CMB-FX フレキシブル式 58 CMB-HB 784(80kgf) φ16×300 350 1.3

CMB-FD メカロック式 40 専用ﾍﾞｰｽ 392(40kgf) 73 50 58 180 0.9

CMB-FP 30 30 30 CMB-HP M5×0.8 167(17kgf) Ｍ5×0.8 0.4

CMB-FMV 35 35 CMB-HM 294(30kgf) 71 0.45

CMB-FS φ28×31 専用ﾎﾙﾀﾞｰ 98(10kgf) 27 － 69 96 0.23

CMB-FSP φ30×25 196(20kgf) － 55 φ6 5.5 0.18

※ 吸着力は、SS400、板厚10mm、研削仕上面の値です。

※ 9.8N=1kgfです。

※ CMB-FS／FSPのベース部には、ON/OFF機能はありません。

※ CMB-FSPは、ダイヤルゲージ取付部に微動調節機能がありません。

※ CMB-FSPのダイヤルゲージ取付部には、ピクテストPC-1Aが取付可能です。
