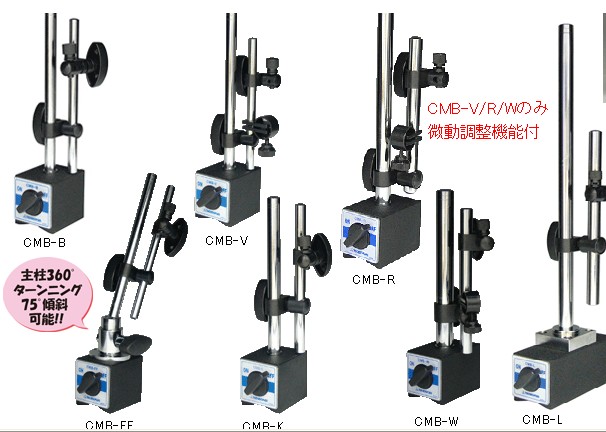

标准型磁性底座

标准型磁性底座

● 鉄状板や工作機器上の平面部、垂直部、Ｒ面に吸着させ、ダイヤルゲージ等の測定器具を保持します。
铁板或工作机器商的平面部，垂直部，R面吸着，保持测定工具等。

● 機械加工現場にて、加工ワーク等の寸法を測定する際の一般測定器の保持(補助)具として用意されます。
机械加工现场，加工的尺寸测量时，固定测定器。

全品ダイヤルゲージ取付可能です。
各種パーツ(ボール、上下金具等)取り揃えております！

刻度标尺均可取下，各种部件也可拆分。！

型式ベース部主柱寸法（㎜）支柱寸法（㎜）ﾀﾞｲﾔﾙｹﾞｰｼﾞ
取付穴（㎜）質量
(kg)

幅（㎜）長（㎜）高（㎜）使用ﾍﾞｰｽ取付ﾈｼﾞ穴吸着力（N）径長径長

CMB-B 50 58 55 CMB-HB M8×1.25 780(80kgf) φ12 176 φ10 165 4.5/6.5
1.3

CMB-FF － 220
1.5

CMB-V M8×1.25 176 150
1.4

CMB-K φ14 φ12 165
1.5

CMB-R 73 CMB-HR 980(100kgf) φ16 225 φ14 6.5/8.1
2.0

CMB-W φ20 178

CMB-L 117 75 CMB-PL M10×1.5 1274(130kgf) φ16 345 200
3.0

CMB-P 30 30 30 CMB-HP M5×0.5 167(17kgf) φ7 55 －－ 6.0
0.25

CMB-M 35 35 CMB-HM M5×0.8 294(30kgf) 0.4

CMB-M2 φ7 100 0.45

※ 吸着力は、SS400、板厚10mm、研削仕上面の値です。

※ 9.8N=1kgfです。
