永磁滚筒／強力型永磁滚筒

型式		処理量目安（m³/h）	概略寸法（㎜）				適正回転数（rpm）	適用駆動モーター（kW)	質量（kg）
標準タイプ	強磁力タイプ		概略寸法（㎜）
表面最大磁束密度 100～120mT （1000～1200G)	表面最大磁束密度 300mT（3000G)		φD	L1	L2	磁性範囲
TPD-3030	TPD-H3030	25	300	300	690	268	30～45	0.4	60
TPD-3040	TPD-H3040	35		400	790	368			80
TPD-3050	TPD-H3050	45		500	890	468			100
TPD-3060	TPD-H3060	55		600	990	568			120
TPD-4040	TPD-H4040	45	400	430	830	330	25～40		120
TPD-4050	TPD-H4050	60		530	930	430			150
TPD-4065	TPD-H4065	75		680	1080	580			200
TPD-4080	TPD-H4080	90		830	1230	730			250
TPD-5050	TPD-H5050	80	500	530	930	430	20～35		215
TPD-5065	TPD-H5065	105		680	1080	580			280
TPD-5080	TPD-H5080	125		830	1230	730		0.75	345
TPD-5095	TPD-H5095	150		980	1380	880			410
TPD-6065	TPD-H6065	150	600	680	1080	580	15～30		335
TPD-6080	TPD-H6080	190		830	1230	730			410
TPD-6095	TPD-H6095	220		980	1380	880			490
TPD-60110	TPD-H60110	240		1130	1530	1030		1.5	570

●破砕物、廃棄物の選別や、鉱業?化学?食品工業などの粉粒原料中の鉄粉を、
　除去?選別可能です。
●ドラムの外側シェルを回転させ、自動的に鉄分と非鉄分を選別、排除します。
●永久磁石を使用しているので、電源不要かつ半永久的に磁力が保持します。
●ドラムシェルを回転させ、磁性物を自動的に切り離します。
●強磁力永磁ドラムは、標準タイプでは吸引除去できなかった
　鉄粉や弱磁性体のステンレス屑等も選別可能です。

※ 广泛应用于选矿业，化学，食品工业等颗粒状原料中，去除铁屑等废弃物。

※ 随着滚筒外壳旋转，自动进行铁和非铁的选别排除工作。

※ 使用永久磁石。

※ 强磁力永磁滚筒能除去极其微小的铁粉或弱磁性小屑，这是标准型号滚筒无法达到的。

以下为滚筒实际使用案例：

讲滚筒设置在几个层面，会比两个层面有更好的选别效果，

在投入量大，铁粉混入量多的情况下，推荐使用。

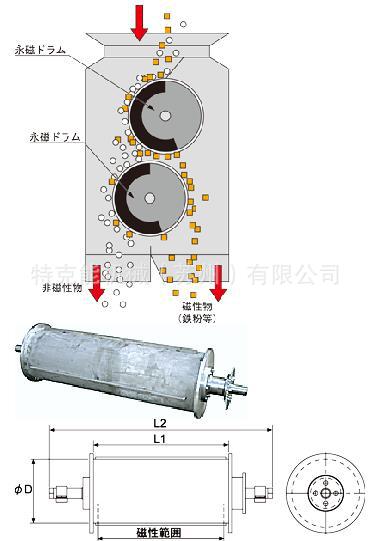

←【ドラム応用例】
ドラムを2段設置することで、より高い選別効果を得られます。また投入量、鉄粉の混入量が多い場合にも有効です。
