铁板分离器

铁板分离器

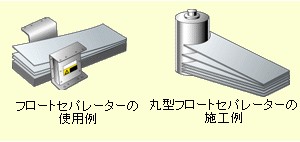

● プレス・シャーリング作業における積み重なった鉄板を磁力の反発により１枚づつ引き離すことが可能です。

可使得铁板一枚一枚轻松分开。
● 鉄板の自動供給ラインの取り出し口の分離用としても利用できます。

也可以于铁板自动供给生产线的铁板出口处，连接使用。
● プレス半製品や円盤状であったり、不定形の鉄板であっても対応可能です。

也可对形状不规则的铁板和半成品进行操作。

CSF-10 CSF-20

型式本体寸法（㎜）取付穴（㎜）質量

B H L I 穴数 φ ｂ

CSF-5 62 87 55.0 45.0 4 6 35 1.0ｋｇ×2

CSF-10
125 61.5 51.5 8 56 2.0ｋｇ×2

CSF-20
127 80 2.5ｋｇ×2

CSF-30 210 66.5 56.5 150 7.0ｋｇ×2

CSF-40 254 72.0 60.0 11 12.0ｋｇ×2

※通常は２個１セットでの販売になりますが、１個単位での販売もご相談ください。

本产品原则上一套两个进行销售。
※鉄板の積み重ねが高い場合は、本機を昇降台に取り付けて使用ください。

如铁板重叠较高情况下，请将本产品置于升降台进行操作。
※内装磁石にネオジウム磁石を使用した強力型の製作もできます。ご相談ください。

根据需要，内装也可换成强力钕铁硼磁石。

浮き上がる距離について

上から１枚目の鉄板が２枚目より浮き上がる距離の目安は、下の表のとおりです。なお、下記の数値は弊社の検査数値であって、実際の使用環境によって前後することがあります。鉄板そのものにゆがみがあったり、油が付着している場合、浮き上がる距離（範囲）は短くなる場合があります。

型式距離（㎜）大きさ（㎜）

テスト板の厚み（㎜）

1.0 1.6 2.0 3.2

CSF-5 18 14 10 5 150×450

CSF-10 14 12 6 ― 300×900

CSF-20 26 17 9

CSF-30 33 26 18 7

CSF-40 34 28 20 10

型式	本体寸法（㎜）				取付穴（㎜）			質量
	B	H	L	I	穴数	φ	ｂ
CSF-5	62	87	55.0	45.0	4	6	35	1.0ｋｇ×2
CSF-10	125		61.5	51.5		8	56	2.0ｋｇ×2
CSF-20		127					80	2.5ｋｇ×2
CSF-30	210		66.5	56.5			150	7.0ｋｇ×2
CSF-40		254	72.0	60.0		11		12.0ｋｇ×2

型式	距離（㎜）				大きさ（㎜）
	テスト板の厚み（㎜）
	1.0	1.6	2.0	3.2
CSF-5	18	14	10	5	150×450
CSF-10	14	12	6	―	300×900
CSF-20	26	17	9	―
CSF-30	33	26	18	7
CSF-40	34	28	20	10
