环形电磁座

环形电磁座

● 重心部にボス等の突起があるような、異形ワークの吸着搬送に最適です。

适用于搬运重心部分有突起物的产品。
● 円錐状のワーク等を上部から吸着し、搬送することも可能です。

也可搬运圆锥体形状的产品。

型式

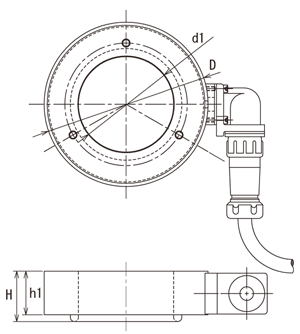

寸法（mm）電圧（V）電流（A）使用率質量（kg）

D d1 H h1

CEH-RG1207 φ120 φ70 37 32 DC24 0.98 100%ED 約1.8

CEH-RG1812 φ180 φ120 50 40 DC90 0.92
約4.3

※ワーク形状や期待される吸着力等に合わせて、設計製作いたします。
※その他、各種特殊なワーク用の電磁石を設計製作いたします。ご相談ください。

型式	寸法（mm）				電圧（V）	電流（A）	使用率	質量（kg）
型式	D	d1	H	h1	電圧（V）	電流（A）	使用率	質量（kg）
CEH-RG1207	φ120	φ70	37	32	DC24	0.98	100%ED	約1.8
CEH-RG1812	φ180	φ120	50	40	DC90	0.92	100%ED	約4.3
