强磁力方形格子式磁力架

强磁力方形格子式磁力架







● サニタリー仕様のマグネットバーを角格子状に並べたユニットです。
食品级的高规格，磁力棒构成方格子型。

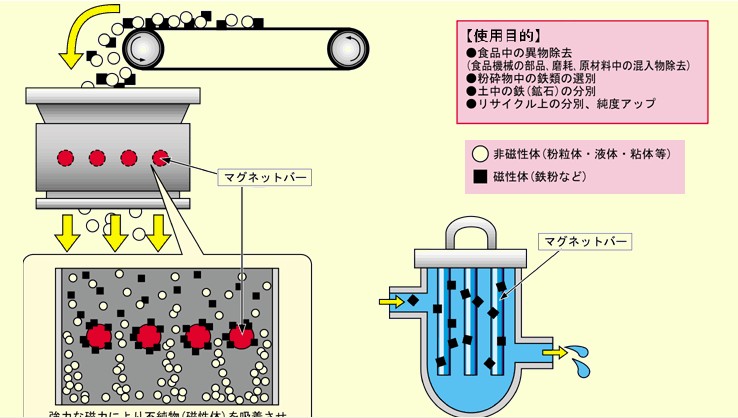

● 製品の加工ラインや搬送中のダクト・パイプに設置し、原料の通過時に除鉄回収します。
装置于产品生产线中，用于搬运原料，产品，除铁回收。

● サニタリー仕様の高品位仕上げです。
食品级的高规格产品。

● 防水構造なので液層に置いたり、吊るしての除鉄回収にも応用できます。
防水构造，可安置于液体中，可应用于悬挂除铁。

● 永久磁石を使用しているので電源不要、半永久的に磁力を保持します。

使用永久磁石，无需电源。

◎２段式・フレーム付等、
　　 各種ご要望により製作いたします。

　　 お気軽にお問い合わせください。

双层式，有框架
也可定制各种不同型号，请与我们联系。



強磁力型

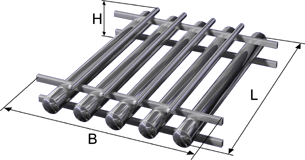

型式	処理量 (m3/h)	寸法（㎜）			適用マグネットバー			外装フレーム		表面最大 磁束密度（mT）	使用環境 温度（℃）	質量 （kg）
		B	L	H	直径（㎜）	使用磁石	本数	材質	仕上
HCPB-HS2020	6	194	194	65	φ25	ネオジウム 磁石 特性値 1200mT （12kG）	4	SUS 316L	#400 バフ仕上	800 （8kG）	上限80	3.0
HCPB-HS2025	8		244									3.6
HCPB-HS2525	10	244					5					4.5
HCPB-HS2530	12		295									5.4
HCPB-HS3030	14	295					6					6.5
HCPB-HS3040	18		393									8.2
HCPB-HS4040	24	393					8					12





耐熱強磁力型

型式	処理量 (m3/h)	寸法（㎜）			適用マグネットバー			外装フレーム		表面最大 磁束密度（mT）	使用環境 温度（℃）	質量 （kg）
		B	L	H	直径（㎜）	使用磁石	本数	材質	仕上
HCPB-RHS2020	6	194	194	65	φ25	サマリウム コバルト 磁石 特性値 1100mT （11kG）	4	SUS 316L	#400 バフ仕上	800 （8kG）	上限240	3.0
HCPB-RHS2025	8		244									3.6
HCPB-RHS2525	10	244					5					4.5
HCPB-RHS2530	12		295									5.4
HCPB-RHS3030	14	295					6					6.5
HCPB-RHS3040	18		393									8.2
HCPB-RHS4040	24	393					8					12



超強磁力型

型式	処理量 (m3/h)	寸法（㎜）			適用マグネットバー			外装フレーム		表面最大 磁束密度（mT）	使用環境 温度（℃）	質量 （kg）
		B	L	H	直径（㎜）	使用磁石	本数	材質	仕上
HCPB-AHS2020	6	194	194	65	φ25	ネオジウム 磁石 特性値 1350mT （13.5kG）	4	SUS 316L	#400 バフ仕上	1000 （10kG）	上限80	3.0
HCPB-AHS2025	8		244									3.6
HCPB-AHS2525	10	244					5					4.5
HCPB-AHS2530	12		295									5.4
HCPB-AHS3030	14	295					6					6.5
HCPB-AHS3040	18		393									8.2
HCPB-AHS4040	24	393					8					12
