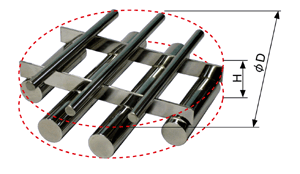

强磁力圆形格子式磁力架
● サニタリー仕様のマグネットバーを丸格子状に並べたユニットです。
圆格子状排列的食品级磁力棒。
● 製品の加工ラインや搬送中のダクト・パイプに設置し、原料の通過時に除鉄回収します。
装置于产品生产线或者搬运作业装置中,原料通过时进行除铁回收。
● サニタリー仕様の高品位仕上げです。
食品街的高标准产品。
● 防水構造なので液層に置いたり、吊るしての除鉄回収にも応用できます。
防水构造,可放置于液体中,也可悬挂进行除铁。
● 永久磁石を使用しているので電源不要、半永久的に磁力を保持します。
使用永久磁石,无需电源。
◎2段式・フレーム付等、各種ご要望により製作いたします。
お気軽にお問い合わせください。
型式 | 処理量 (m3/h) |
寸法(㎜) | 適用マグネットバー | 外装フレーム | 表面最大 磁束密度(mT) |
使用環境 温度(℃) |
質量 (kg) |
||||
D | H |
直径(㎜) |
使用磁石 | 本数 | 材質 | 仕上 | |||||
HCPB-HC20 | 4.5 | φ196 | 65 | φ25 | ネオジウム 磁石 特性値 1200mT (12kG) |
4 | SUS 316L |
#400 バフ仕上 |
800 (8kG) |
上限80 | 2.2 |
HCPB-HC25 | 7 | φ246 | 5 | 3.6 | |||||||
HCPB-HC30 | 10 | φ296 | 6 | 5 | |||||||
HCPB-HC35 | 13 | φ346 | 7 | 6.5 | |||||||
HCPB-HC40 | 17 | φ396 | 8 | 7.8 |
型式 | 処理量 (m3/h) |
寸法(㎜) | 適用マグネットバー | 外装フレーム | 表面最大 磁束密度(mT) |
使用環境 温度(℃) |
質量 (kg) |
||||
D | H | 直径(㎜) | 使用磁石 | 本数 | 材質 | 仕上 | |||||
HCPB-RHC20 | 4.5 | φ196 | 65 | φ25 | サマリウム コバルト 磁石 特性値 1100mT (11kG) |
4 | SUS 316L |
#400 バフ仕上 |
800 (8kG) |
上限240 | 2.2 |
HCPB-RHC25 | 7 | φ246 | 5 | 3.6 | |||||||
HCPB-RHC30 | 10 | φ296 | 6 | 5 | |||||||
HCPB-RHC35 | 13 | φ346 | 7 | 6.5 | |||||||
HCPB-RHC40 | 17 | φ396 | 8 | 7.8 |
型式 | 処理量 (m3/h) |
寸法(㎜) | 適用マグネットバー | 外装フレーム | 表面最大 磁束密度(mT) |
使用環境 温度(℃) |
質量 (kg) |
||||
D | H | 直径(㎜) | 使用磁石 | 本数 | 材質 | 仕上 | |||||
HCPB-AHC20 | 4.5 | φ196 | 65 | φ25 | ネオジウム 磁石 特性値 1350mT (13.5kG) |
4 | SUS 316L |
#400 バフ仕上 |
1000 (10kG) |
上限80 | 2.2 |
HCPB-AHC25 | 7 | φ246 | 5 | 3.6 | |||||||
HCPB-AHC30 | 10 | φ296 | 6 | 5 | |||||||
HCPB-AHC35 | 13 | φ346 | 7 | 6.5 | |||||||
HCPB-AHC40 | 17 | φ396 | 8 | 7.8 |
