方形格子式磁选器

方形格子式磁选器

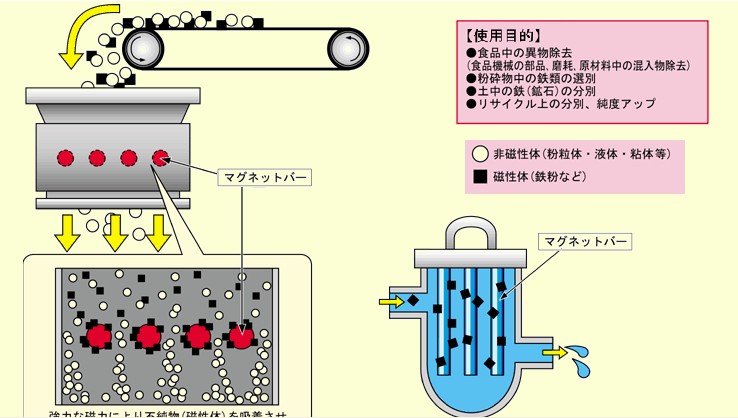

● 各種工業原料、リサイクル等における粒砕物、粉粒体の投入口やシュート、ホッパーの落ち口等に設置し除鉄します。

使各种工业原料循环利用，本品可装置于颗粒碎状物，粉体的投入口处，漏斗处。

● 除鉄回収能力を高めた2段式もあります。

设置两层装置，可使除铁回收力大大增加。

型式処理量（ｍ³/ｈ）マグネットバー
装置数（本）寸法（㎜）質量（kg）

１段式２段式１段式２段式 B L １段式２段式

CPB-S2020 CPB-S2020W 6 ４７ 200 200 3.5 6.0

CPB-S2025 CPB-S2025W 8 250 4.2 6.5

CPB-S2525 CPB-S2525W 10 ５９ 250 5.0 8.4

CPB-S2530 CPB-S2530W 12 300 5.6 9.5

CPB-S3030 CPB-S3030W 14 ６１１ 300 6.7 11.2

CPB-S3040 CPB-S3040W 18 400 9.0 15.7

CPB-S4040 CPB-S4040W 24 ８１５ 400 11.0 19.8

CPB-S4050 CPB-S4050W 30 500 13.1 23.6

型式		処理量（ｍ³/ｈ）	マグネットバー装置数（本）		寸法（㎜）		質量（kg）
１段式	２段式	処理量（ｍ³/ｈ）	１段式	２段式	B	L	１段式	２段式
CPB-S2020	CPB-S2020W	6	４	７	200	200	3.5	6.0
CPB-S2025	CPB-S2025W	8	４	７	200	250	4.2	6.5
CPB-S2525	CPB-S2525W	10	５	９	250	250	5.0	8.4
CPB-S2530	CPB-S2530W	12	５	９	250	300	5.6	9.5
CPB-S3030	CPB-S3030W	14	６	１１	300	300	6.7	11.2
CPB-S3040	CPB-S3040W	18	６	１１	300	400	9.0	15.7
CPB-S4040	CPB-S4040W	24	８	１５	400	400	11.0	19.8
CPB-S4050	CPB-S4050W	30	８	１５	400	500	13.1	23.6
